Deskripsi
Soft Start Soft Stop AC Hotel Controller AT89S52
Modul controller pintar untuk sistem AC hotel yang bekerja dengan metode soft start dan soft stop melalui pengiriman signal remote AC langsung ke motherboard indoor AC central.
Berbeda dengan sistem keytag biasa yang memutus arus listrik AC secara langsung, modul ini bekerja lebih aman dan profesional dengan mensimulasikan signal remote AC sehingga unit AC dapat melakukan proses shutdown dan startup normal seperti menggunakan remote asli.
Fungsi Utama
✅ Deteksi Keytag Hotel Otomatis
✅ Soft Start dan Soft Stop AC
✅ Tidak Memutus Arus Utama AC
✅ Mengirim Signal Remote AC Otomatis
✅ Sistem Lebih Aman untuk Kompresor AC
✅ EEPROM Penyimpanan Signal Remote
✅ Isolasi Input Menggunakan Optocoupler
✅ Cocok untuk Hotel dan Smart Room
Cara Kerja Sistem
- Tegangan AC dari slot keytag hotel dideteksi melalui modul AC 85-265V to DC 5V
- Signal sensor masuk ke optocoupler PC817 SOIC4 untuk isolasi keamanan
- Mikrokontroler AT89S52 QFP44 membaca status keytag
- Data signal remote AC yang tersimpan di EEPROM AT24C256 diproses
- Signal dikirim ke MOSFET output
- Output diteruskan melalui konektor XH 3 pin menuju motherboard AC central
- AC melakukan soft start atau soft stop secara normal
Keunggulan Sistem
Tidak Merusak AC
Sistem tidak memutus arus utama AC seperti keytag konvensional sehingga:
- lebih aman untuk kompresor
- mengurangi stress power supply AC
- memperpanjang umur unit AC
Soft Shutdown
Saat kartu keytag dilepas:
- AC tidak langsung mati paksa
- melainkan menerima signal OFF seperti remote asli
Soft Startup
Saat kartu dimasukkan:
- AC menyala normal melalui signal data
- bukan melalui penyambungan listrik mendadak

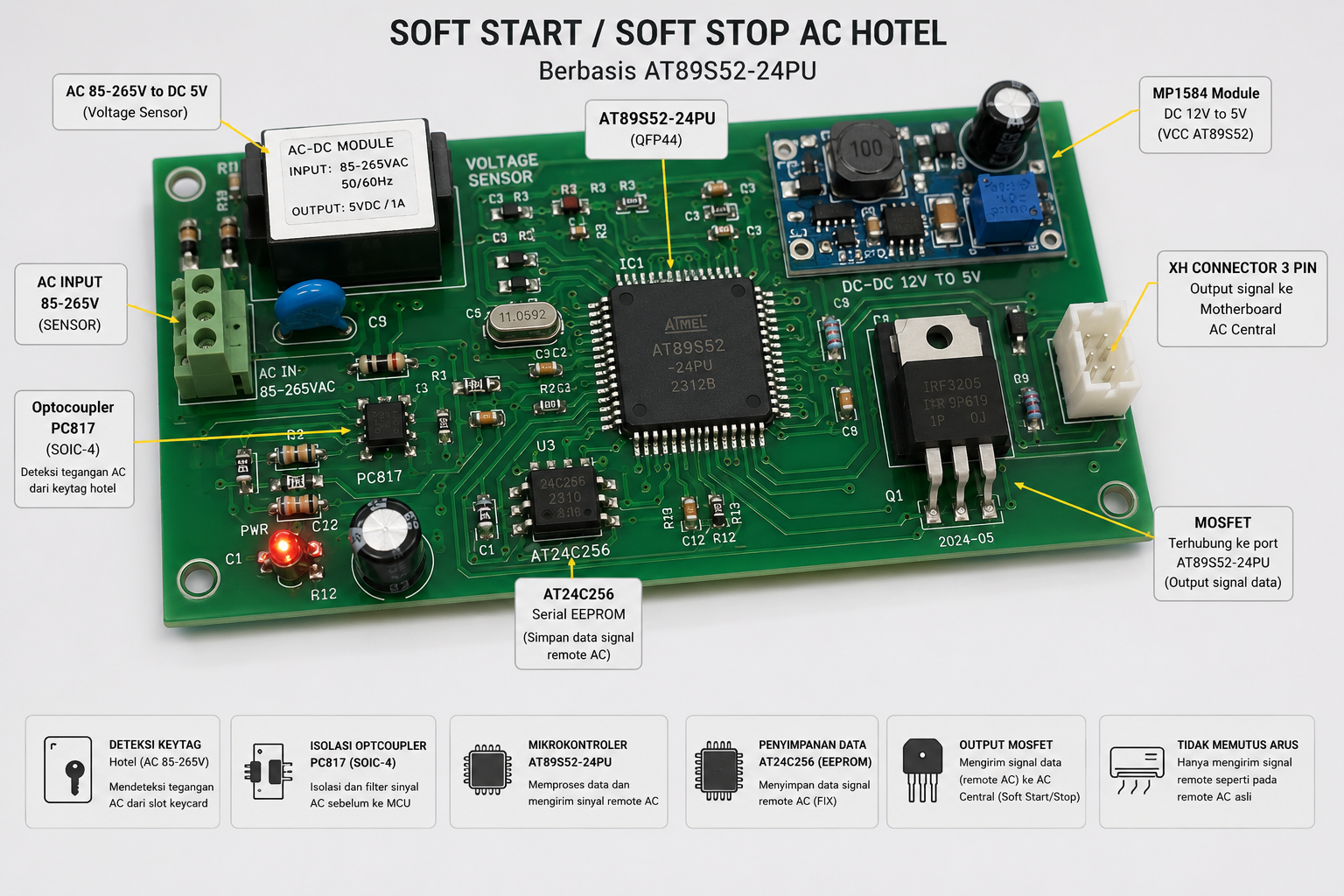

Spesifikasi Hardware
Mikrokontroler
- AT89S52-24PU
- Package QFP44
Sensor Tegangan
- AC 85-265V to DC 5V Module
Isolasi Input
- Optocoupler PC817
- Package SOIC4
EEPROM
- AT24C256 Serial EEPROM
- Penyimpanan signal remote AC permanen
Power Supply
- MP1584 DC-DC Buck Converter
- Input 12V DC
- Output 5V DC
Output
- MOSFET Driver Output
- XH Connector 3 Pin
Aplikasi
- Hotel
- Guest House
- Smart Room
- Villa
- Kost Premium
- Penginapan
- Sistem Hemat Energi Hotel
- Otomasi AC Hotel
Paket Produk
- PCB Controller Soft Start AC Hotel
- Sistem Deteksi Keytag
- EEPROM Signal AC
- Output Interface Motherboard AC
- Konektor XH 3 Pin
