Deskripsi
Sistem Pendeteksi Rute Pelari berbasis MA UWB3000 adalah solusi monitoring posisi dan waktu tempuh real time untuk ujian ketahanan fisik berlari. Sistem menggunakan teknologi Ultra Wideband UWB dengan 3 buah anchor dan 1 buah tag yang dipasang pada pelari untuk menentukan posisi secara presisi tinggi. Jumlah anchor dapat ditambah secara custom untuk meningkatkan akurasi positioning dan menyesuaikan luas area monitoring.
Data posisi dikirimkan menggunakan ESP32 melalui koneksi WiFi ke laptop atau komputer untuk diproses menggunakan software Python. Sistem mampu menampilkan rute pelari, posisi realtime, waktu tempuh, serta menyimpan seluruh data monitoring ke dalam memori atau file log.
Teknologi UWB memberikan akurasi posisi yang jauh lebih baik dibanding GPS konvensional sehingga cocok digunakan untuk area latihan, lapangan olahraga, pengujian fisik, dan tracking atlet.

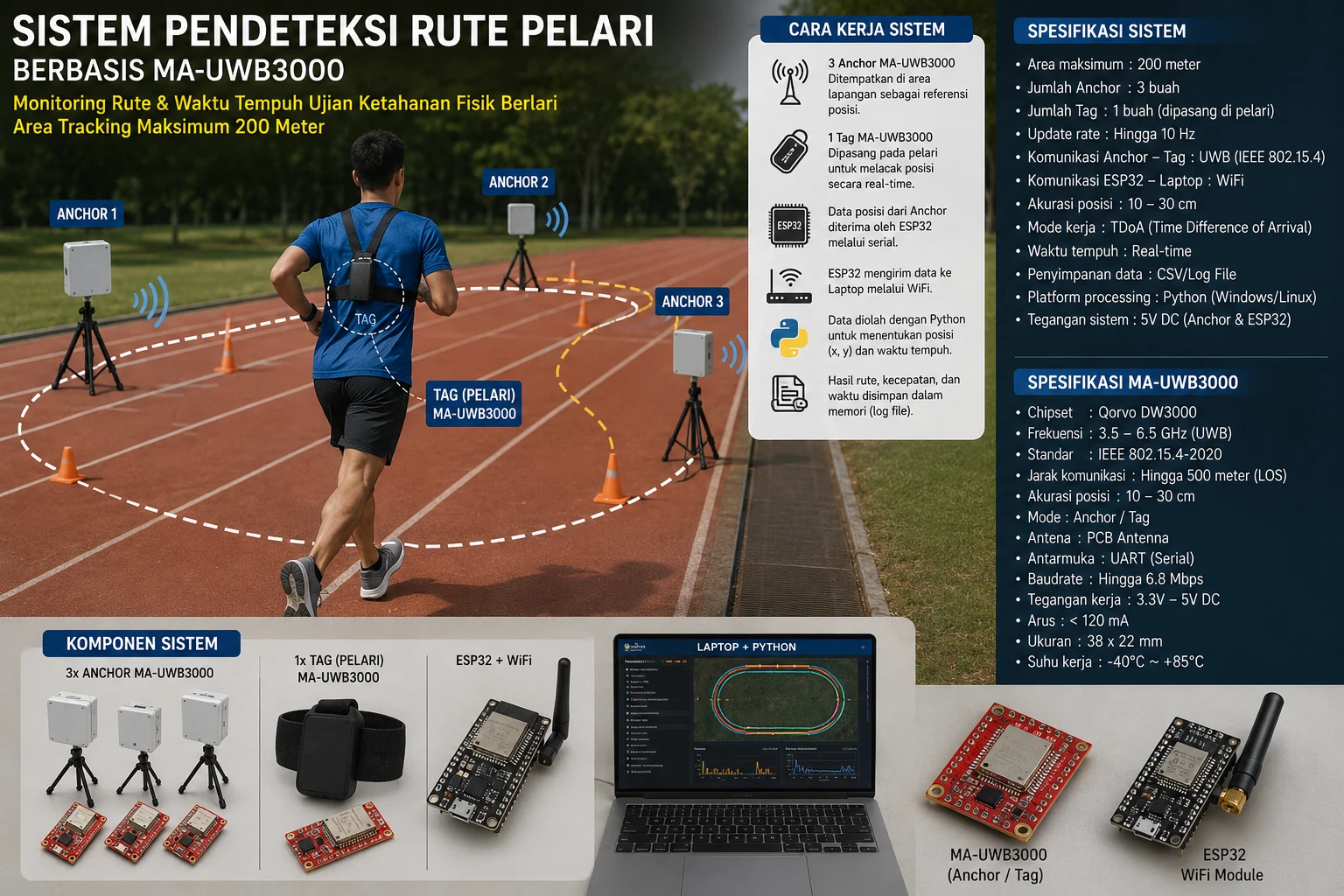

Cara Kerja Sistem
3 buah UWB berfungsi sebagai anchor penentu referensi posisi
1 buah UWB dipasang pada pelari sebagai tag
Data posisi dikirim ke ESP32
ESP32 mengirimkan data ke laptop melalui WiFi
Python memproses data untuk menentukan posisi dan waktu tempuh
Data disimpan dalam memori atau file log
Spesifikasi Sistem
Area tracking maksimum 200 meter
3 buah anchor MA UWB3000
1 buah tag MA UWB3000
Monitoring posisi realtime
Monitoring waktu tempuh realtime
Koneksi ESP32 ke laptop melalui WiFi
Penyimpanan data CSV dan log file
Platform processing Python Windows Linux
Spesifikasi MA UWB3000
Chipset Qorvo DW3000
Frekuensi 3.5 sampai 6.5 GHz UWB
Standard IEEE 802.15.4 2020
Jarak komunikasi hingga 500 meter LOS
Akurasi posisi 10 sampai 30 cm
Mode Anchor dan Tag
Antena PCB
Interface UART Serial
Baudrate hingga 6.8 Mbps
Tegangan kerja 3.3V sampai 5V DC
Arus kurang dari 120 mA
Ukuran 38 x 22 mm
Suhu kerja minus 40 sampai plus 85 derajat celcius
Jumlah anchor standard 3 buah
Support penambahan anchor custom
Fitur Utama
Tracking posisi realtime
Monitoring rute pelari
Monitoring waktu tempuh
Penyimpanan data otomatis
Akurasi tinggi berbasis UWB
Komunikasi wireless WiFi
Cocok untuk indoor maupun outdoor
Support penambahan anchor custom untuk akurasi lebih tinggi
Cocok Untuk
Ujian ketahanan fisik
Tes lari TNI dan Polri
Monitoring atlet
Tracking olahraga
Sistem positioning realtime
Penelitian dan edukasi UWB
Sistem mendukung scaling anchor secara custom untuk meningkatkan presisi posisi serta memperluas area coverage sesuai kebutuhan lapangan.
