Digital Electronics Trainer adalah modul praktikum untuk mempelajari konsep dasar elektronika digital seperti gerbang logika, flip-flop, counter, dan rangkaian logika kombinasi serta sekuensial.

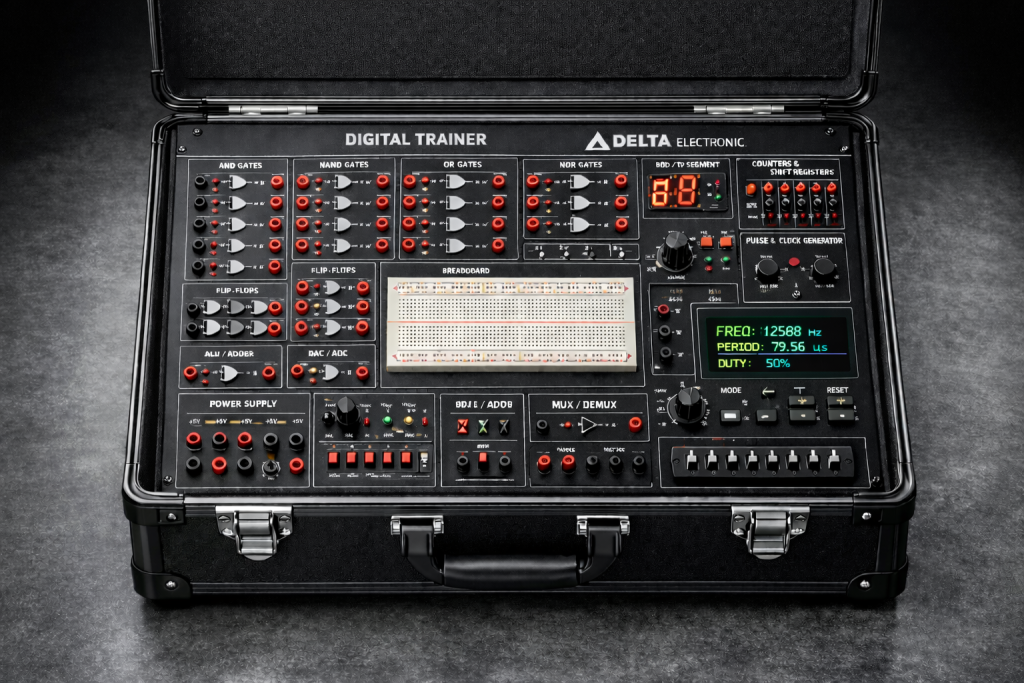

Digital Electronic Trainer - DE-DGT250
Digital Electronic Trainer adalah sistem pembelajaran laboratorium yang dirancang untuk mempelajari berbagai konsep rangkaian logika digital seperti gerbang logika dasar, rangkaian kombinasi, dan rangkaian sekuensial. Trainer ini menyediakan platform praktikum yang terintegrasi sehingga memudahkan mahasiswa memahami prinsip kerja sistem digital secara sistematis dan interaktif.
Product Overview
Digital Electronic Trainer merupakan perangkat pembelajaran yang dirancang untuk mempelajari konsep dasar hingga aplikasi rangkaian elektronika digital secara praktis di laboratorium pendidikan. Trainer ini menyediakan berbagai modul eksperimen yang memungkinkan pengguna memahami prinsip kerja sistem logika digital melalui kegiatan praktikum yang sistematis dan interaktif.
Perangkat ini mendukung pembelajaran berbagai topik seperti gerbang logika dasar, rangkaian kombinasi, rangkaian sekuensial, serta pengolahan sinyal digital. Dengan desain modular dan koneksi eksperimen yang mudah digunakan, Digital Electronic Trainer sangat cocok digunakan untuk praktikum elektronika digital pada program pendidikan teknik dan pelatihan sistem digital.
Trainer ini dapat digunakan untuk membantu mahasiswa dan siswa memahami konsep logika digital secara langsung melalui percobaan praktikum, sehingga meningkatkan pemahaman teori sekaligus kemampuan implementasi dalam sistem elektronika digital.
Technical Specifications
Model : DE-DGT250
Series Code : DST-Train-DT02
Manufacturer : Delta Electronic
Category : Digital Electronics Trainer
Power Supply
Input Voltage : AC 220V 50Hz
Output Voltage : +5V DC regulated
Protection : Short circuit protection
Logic Gate Modules
AND Gate Dual Input
Supply Voltage : +5V DC
Number of Gates : 4 Gates per module
OR Gate Dual Input
Supply Voltage : +5V DC
Number of Gates : 4 Gates per module
NAND Gate Dual Input
Supply Voltage : +5V DC
Number of Gates : 4 Gates per module
NOR Gate Dual Input
Supply Voltage : +5V DC
Number of Gates : 4 Gates per module
XOR Gate Dual Input
Supply Voltage : +5V DC
Number of Gates : 4 Gates per module
NOT Gate Inverter
Supply Voltage : +5V DC
Input Section
Logic Input Switch Module
Toggle switch for digital input experiment
Pulse Generator
Adjustable clock generator for sequential logic experiment
Debounce Switch Circuit
For digital switching experiment
Output Section
LED Indicator Module
Logic output visualization using LED indicator
Buzzer Output
Audio indication for digital logic experiment
Measurement Module
Frequency Meter Module
Measurement of digital signal frequency
Display : OLED Display
Type : Graphic OLED Display
Used for monitoring clock signal and digital frequency experiment
Experiment Interface
Logic probe test point
Terminal test points for digital signal observation
Connection using patch cord / jumper wire
Mechanical Construction
Desktop laboratory trainer module
Durable industrial panel construction
Clear printed labeling for each logic module and experiment section
Note:
Model DE-DGT250 corresponds to trainer series DST-Train-DT02 as referenced in official support documentation.
Experiment Modules
Modul Praktikum
1. Logic Gate Dasar
Menguji AND, OR, NOT, mengamati tabel kebenaran, dan menganalisa output
2. Logic Gate Lanjutan
Menguji NAND, NOR, XOR, XNOR, membandingkan fungsi, dan menganalisa hasil
3. Flip-Flop
Merangkai RS, JK, dan D flip-flop, menguji set/reset, dan mengamati perubahan
4. Counter
Menguji binary dan BCD counter, mengamati proses counting, dan menganalisa output
5. Shift Register
Memasukkan data serial, mengamati output paralel, dan menganalisa proses
6. MUX/DEMUX
Menguji seleksi data, mengamati switching, dan menganalisa hasil
7. ALU & Comparator
Melakukan operasi logika, membandingkan data, dan menganalisa output
8. ADC & DAC
Melakukan konversi analog ke digital dan digital ke analog serta menganalisa perubahan
