Modul Relay 1 Channel Opto Isolated dengan desain REAL opto isolation untuk kebutuhan kontrol industri, otomasi, mikrokontroler, Arduino, ESP32, ESP8266, PLC, dan sistem embedded yang membutuhkan isolasi tinggi terhadap noise dan tegangan reverse dari beban relay.
Berbeda dengan modul relay biasa, modul ini memungkinkan:
- Tegangan relay dipisahkan dari tegangan mikrokontroler
- Ground relay dipisahkan dari ground mikrokontroler
Sehingga sangat cocok untuk penggunaan industri dan mesin yang menghasilkan noise tinggi agar tidak mengganggu sistem mikrokontroler.
Modul mendukung pengaturan:
- Active LOW
- Active HIGH
melalui jumper onboard.
Tersedia opsi tambahan sensor arus untuk membaca arus yang melewati kontak relay menggunakan analog input Arduino atau ADC mikrokontroler.
Keunggulan Produk
- REAL opto isolated
- Ground relay dan mikrokontroler dapat dipisah
- Mengurangi noise industri
- Mencegah reverse voltage
- Cocok untuk otomasi industri
- Support Arduino dan ESP32
- Active LOW / HIGH selectable
- Ukuran compact
- Tersedia LED indikator
- Opsi monitoring arus relay
Spesifikasi

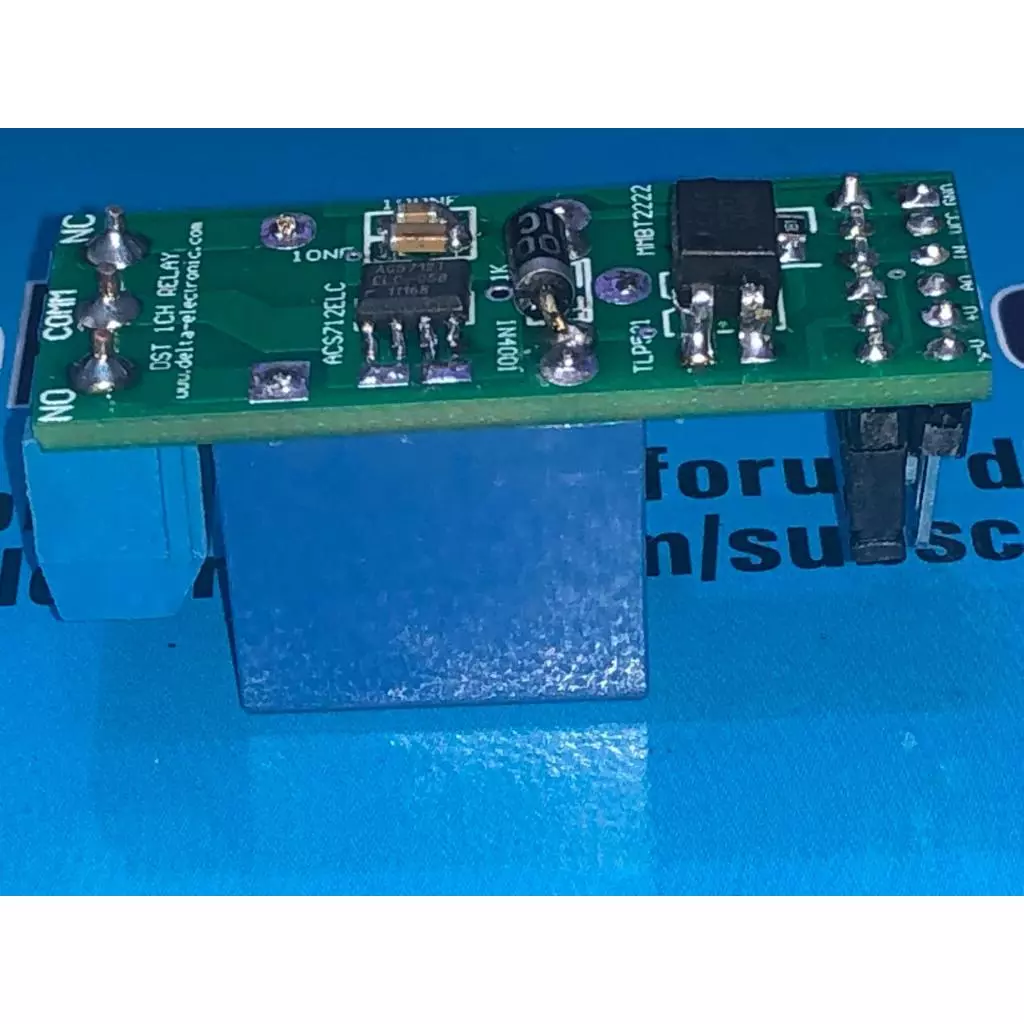

- Dimensi: 4.1 x 1.7 cm
- Jumlah channel: 1 relay
- Kontak relay:
- NO
- COM
- NC
- Rating kontak:
- 250VAC / 10A
- 30VDC / 10A
- Tegangan coil relay: 5VDC
- LED indikator status

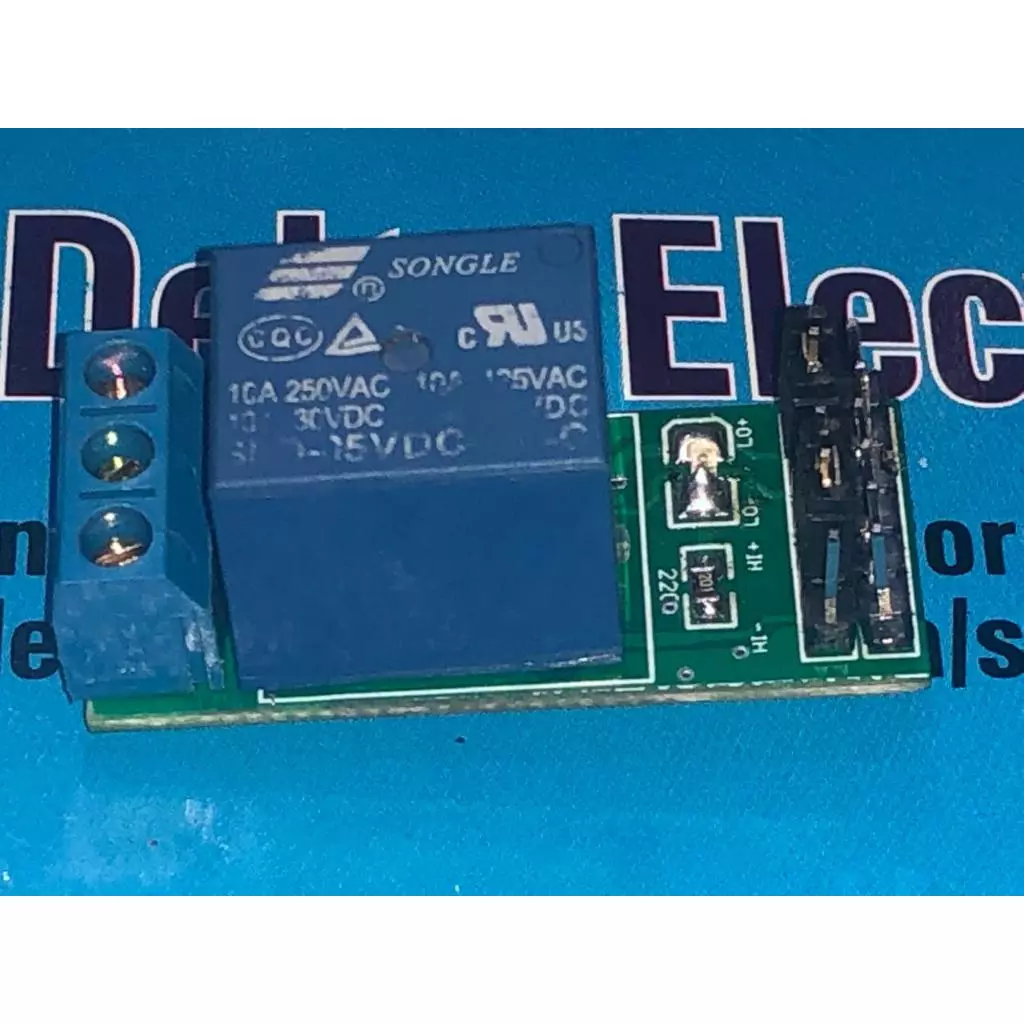

- Jumper active LOW / HIGH
- REAL opto isolated
- Optional sensor arus onboard

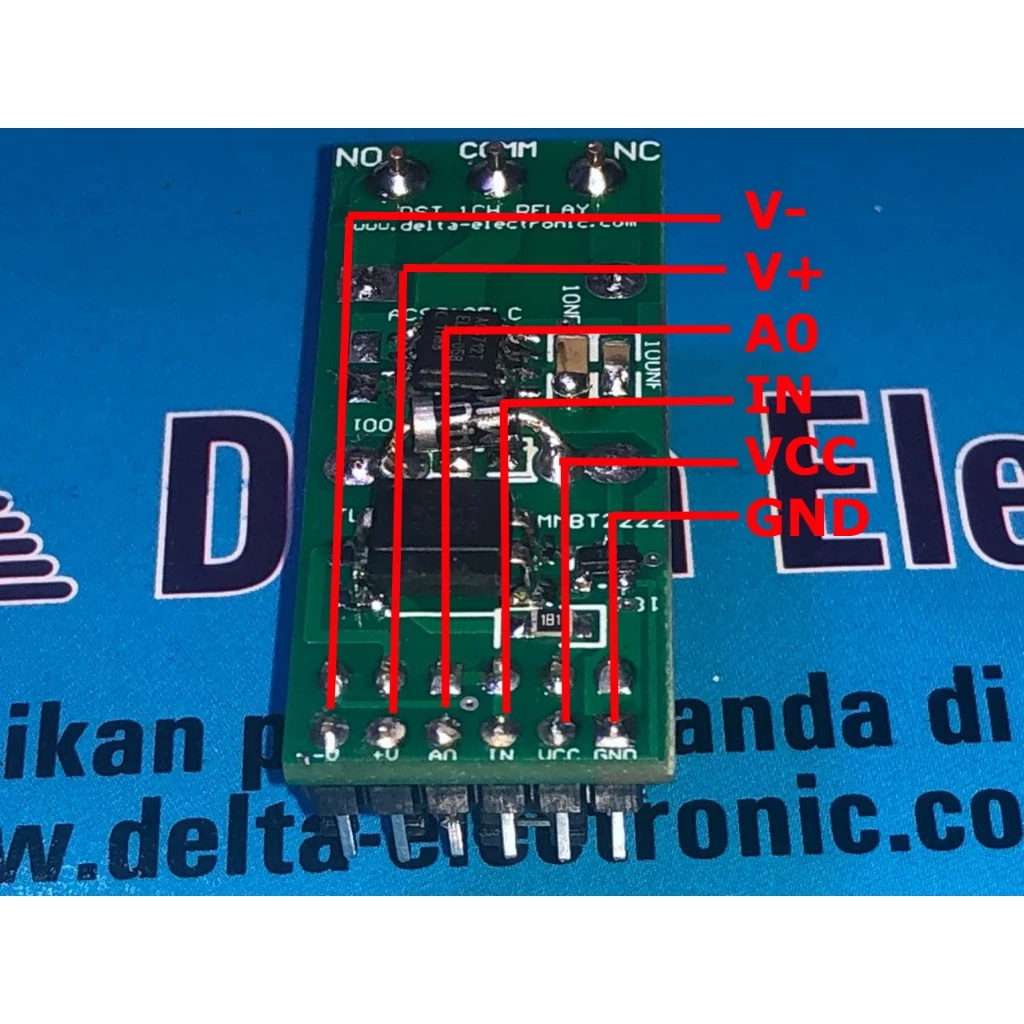

Fungsi Pin Input
Input Mikrokontroler
- GND: Ground mikrokontroler
- VCC: Tegangan positif mikrokontroler 3.3V – 5V
- IN: Input kontrol relay
- VO: Output sensor arus ke ADC / analog input mikrokontroler
Supply Relay
- V+: Tegangan positif relay 5V
- V-: Ground relay
Untuk mode REAL opto isolated:
- Gunakan power supply relay terpisah dari mikrokontroler
Untuk mode biasa:
- V+ dapat dijumper ke VCC
- V- dapat dijumper ke GND
Aplikasi
- Arduino project
- ESP32 automation
- PLC interface
- Industrial control
- Smart home
- IoT relay control
- Kontrol motor
- Kontrol lampu
- Sistem otomasi mesin
- Panel kontrol industri
